典型應用
1、常見用于電廠化學水處理，污水處理，水處理 ，印染行業等
2、典型應用如稀鹽酸、稀硫酸等
產品特點
1、安全可靠，安裝方便，性能穩定
2、材質多樣，可按需定制壓力等
18991129503

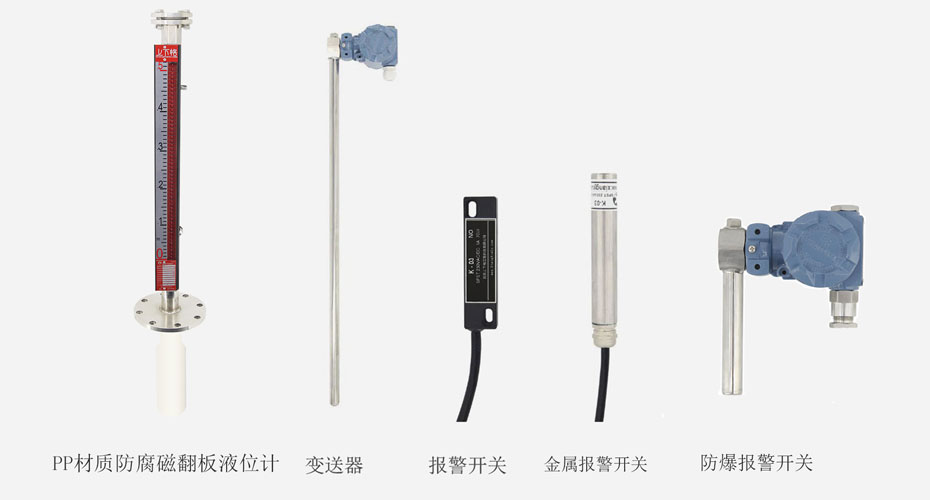

頂裝防腐磁翻板液位計（也可稱為頂裝防腐磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。PVC（聚氯乙烯）/PP（聚丙烯）材質是比較常用的防腐型液位計。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
頂裝磁翻板液位計可通過加裝電阻干簧或磁致伸縮液位變送器，可就地數字顯示，或輸出4-20mA標準遠傳電信號，供記錄顯示儀表或工業過程控制中心使用。也可通過加裝磁性控制開關，對液面監控報警或通過繼電器控制電機電泵工作。
使用要求
1、量程范圍：0～2500mm(防腐類)，(了解頂裝不銹鋼類 請點擊：頂裝不銹鋼磁翻板液位計)
2、安裝方式： 頂裝，法蘭固定（了解側裝磁翻板液位計
請點擊：側裝磁翻板液位計）
| 翻板/柱 | 由于大多使用在腐蝕性環境中，所以要求顯示部分必須完全密封，外殼防腐 |
| 工作壓力 | 建議使用在工作壓力0.6MPa以下 |
| 工作溫度 |
PVC材質工作溫度-30℃~70℃ PP材質工作溫度-20℃~80℃ |
| 主筒規格 | Φ63×4.7mm |
| 下端浮子護筒 | 根據需要 |
| 防護等級 | IP65/IP67 |
| 安裝法蘭 | 標配為GB平法蘭,密封面FF,根據用戶要求(最小DN80) |
| 注意事項 | PP/PVC材質液位計，盡量不要安裝在陽光照射環境中 |
| 功能配套 |
標準型(就地翻板顯示) 遠傳型(就地翻板顯示+4~20mA信號遠傳-干簧管液位變送器/磁致伸縮液位計變送器) 報警型(就地翻板顯示+報警開關) 遠傳報警性(就地翻板顯示+4~20mA信號遠傳+報警) |
變送器通過卡箍捆綁在磁翻板液位計主導管外側，使其和液位計處于同一磁偶系統中。當磁浮子隨著液位上下移動時，對應液位位置的干簧芯片組受浮子內磁場的作用和動作，電阻鏈值發生變化，通過轉換模塊將變化的電阻信號轉換為4～20mADC標準信號，傳輸給二次儀表、PLC、DCS，從而實現液位顯示、控制、調節和報警的目的。
通過卡箍固定在磁翻板測量筒上；變送器盒可選擇上端安裝，也可選擇下端安裝；
注意：變送器屬于電子精密件，受環境影響較為強烈。正常使用溫度范圍為-40～85℃，超出此范圍可能會存在顯示不清晰或通信中斷。
控制開關由干簧管及電路模塊組成，結構緊湊、堅固耐用、帶保持（記憶）型控制開關。該液位控制開關以捆綁的形式固定在磁浮子液位計/磁翻板液位計的外側，使其處于液位計同一磁場系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，通過轉換模塊將變化的信號轉換成無源開關信號輸出。
通過卡箍固定在磁翻板測量筒上；固定位置可以調節，用戶可以根據需求調整高度。
注意：變送器屬于電子精密件，受環境影響較為強烈。正常使用溫度范圍為-40℃～85℃，超出此范圍可能會存在顯示不清晰或通信中斷。
